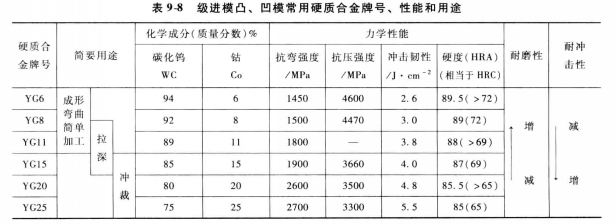

YG类硬质合金硬度与耐磨性随含钻量的减少而提高，而冲击韧度和抗弯强度随含钴量的增加而增大。级进模n、凹模常用硬质合金牌号、使用性能与用途见表9-8。

对于冲裁模、拉深模、压弯模、冷镦、冷挤模等常用钨钴类合金、牌号选用介绍如下：

(1)用于冲裁或冲裁模  凸、凹模一般选用YG15和YG20，其中：
1)易磨损，并且要求具有足够刚性和耐磨性的可采用耐磨性较好的YG15。
2)刚性差、易崩裂的工作件，宜用YG20。
3)制造和维修较困难、周期长，应选用含钴较多的YG20。

(2)用于拉深和压弯模  应根据拉深和压弯的冲压过程中受力大小．同时兼顾冲件的材料性质来考虑：
1)当凸、凹模在较小的工作应力下使用时，可选用较硬的YG8、YGl11。
2)当凸、凹模在较大的工作应力下使用时，则应选用较软的YG15、YG20。

(3)用于冷镦、冷挤模  主要用于做冷挤模的凹模。当冷挤塑性高、硬度低的有色金属时，可采用含钴量较低的硬质合金，如YG15、YG8；当冷挤塑性低、硬度高的有色或黑色金属时，应采用含钴量高、强度好的较软硬质合金，如YG20、YG25和YG30

(4)冲压不锈钢材料用的拉深凹模宜采用YGl5、YG8。
