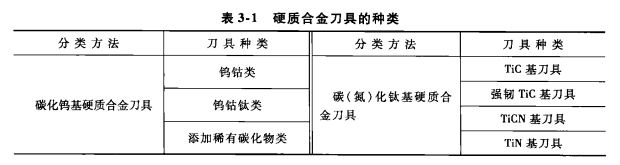

按照主要化学成分区分，硬质合金可分为碳化钨基硬质合金和碳(氮)化钛((TiC)N)基硬质合金，见表3-1。碳化钨基硬质合金包括钨钴类(YG)、钨钴钛类(YT)和添加稀有碳化物类(Yw)三种。它们各有优缺点，添加的碳化物包括碳化钨(WC)、碳化钛(TiC)、碳化钽(TaC)、碳化铌(NbC)等，常用的金属粘接相是co。碳(氮)化钛基硬质合金是以TiC为主要成分(有些加入了其它碳化物或氮化物)的硬质合金，常用的金属粘接相是Mo和Ni。按照晶粒大小区分，硬质合金可分为普通硬质合金、细晶粒硬质合金和超细晶粒硬质合金。

     GB/T 2075-2007规定字母符号HW代表主要含碳化钨(WC)的未涂层的硬质合金，粒度大于等于1μm；HF代表主要含碳化钨(WC)的未涂层的硬质合金，粒度小于1μm；HT代表主要含碳化钛(TiC)或氮化钛(TiN)或两者都有的未涂层的硬质合金(也可称为金属陶瓷)；HC代表上述硬质合金进行了涂层。

     ISO(国际标准化组织)将切削用硬质合金分为三类：

     1)K类，包括KIO～K40，相当于我国的YG类(主要成分为WC-Co)。

     2)P类，包括P01～P50，相当于我国的YT类(主要成分为WC-TiC-Co)。

     3)M类，包括M10～M40，相当于我国的YW类(主要成分为WC-TiC-TaC(NbC)-Co)。

     每一类合金各个牌号分别以一个01～50之间的数字表示从最高硬度到最大韧性之间的一系列合金，以供各种被加工材料的不同切削工序及加工条件肘选用。根据使用需要，在两个相邻的分类代号之间，可插入一个中间代号，如在P10和P20之间插入P15；K20和K30之间插入K25等，但不能多于一个。在特殊情况下，P01分类代号可以再细分，即在其后再加一位数字，并以一个小数点隔开，如P01.1、P01.2等，以便在作精加工时能进一步区分材料的耐磨性与韧性。
