技术支持

地  址:湖南省安化县高明乡工业园
手  机:137-8611-1081
电  话:0737-7411519
传  真:0737-7411519
联系人:薛经理
Q Q:28288453


钨钢回收
当前位置:首页新闻中心 > 技术支持

技术支持

碳化钨基硬质合金

时间:2015-07-01 08:21:57来源:本站人气:1390

     1.钨钴类(YG)硬质合金

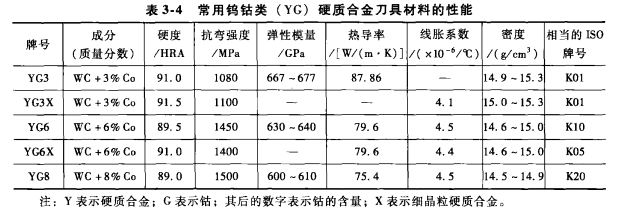

      这类硬质合金由WC和co组成。我国生产的常用牌号有YG3、YG3X、YG6、YG6X和YG8等。YG类合金主要用于加工铸铁、有色金属和非金属材料。这类合金的硬度为89~91.5HRA,抗弯强度为1100-1500MPa。YG类硬质合金的晶粒有粗细之分。一般硬质合金(如YG6、YG8)均为中等晶粒,YG3X和YG6X为细晶粒硬质合金。在含钴量相同时,细晶粒硬质合金的硬度和耐磨性要高一些,但抗弯强度和韧性要低一些。细晶粒硬质合金适用于加工一些特殊的冷硬铸铁、奥氏体不锈钢、耐热合金、钛合金、硬青铜、硬的和耐磨的绝缘材料等。表3-4所示为常用钨钴类(YG)硬质合金刀具材料的性能。
     2.钨钴钛类(YT)硬质合金

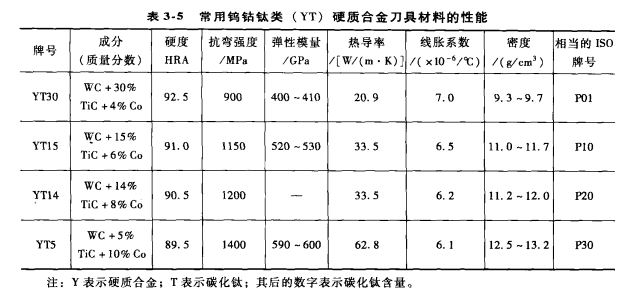

     这类合金中的硬质相除WC外,还含有5%~30%(质量分数)的TiC。常用牌号有YT5、YTl4、YTl5及YT30,W(TiC)分别为5%、14%、15%和30%。这类合金的硬度为89.5~92.5HRA,抗弯强度为900~1400MPa。随着合金成分中TiC含量的提高和co含量的降低,硬度和耐磨性提高,抗弯强度则降低。与YG类硬质合金比较,YT类合金的硬度提高了,但抗弯强度特别是冲击韧度显著降低。此外,YT类合金的突出优点是导热性能及焊接性能随TiC含量的增加而显著降低。因此,当要求刀具有较高的耐热性及耐磨性时,应选用TiC含量较高的牌号。当刀具在切削过程中受冲击和振动而易引起崩刃时,则选用TiC含量低的牌号。表3.5所示为常用钨钴钛类(YT)硬质合金刀具材料的性能。
      3.添加稀有碳化物类(YW)硬质合金
      在普通硬质合金中添加TaC、NbC后,能够有效地提高常温与高温硬度及高温强度,细化晶粒,提高抗扩散和抗氧化磨损的能力,从而提高了耐磨性。在YT类硬质合金中加入TaC(NhC)可提高其抗弯强度、疲劳强度、冲击韧度、高温硬度、高温强度、抗氧化能力和耐磨性。常用牌号有YWl和YW2(国际上为M类)。

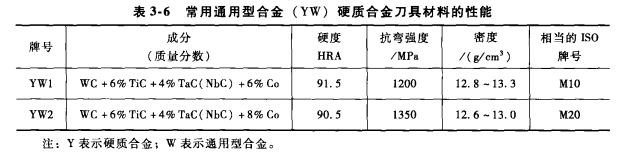

      YW类合金兼具YG、YT类合金的性能,综合性能好,它既可用于加工钢料,又可用于加工铸铁和有色金属,常被称为通用型合金。这类合金如适当增加钻含量,强度可很高,可用于各种难加工材料的粗加工和断续切屑。表3-6所示为常用通用型合金(Yw)硬质合金刀具材料的性能。



分享到:
首 页| 关于我们| 产品展示| 客户案例| 新闻中心| 技术支持| 服务范围| 在线留言| 联系我们|SiteMap
钨钢回收

电  话:0737-7411519  传真:0737-7411519
地  址:湖南省安化县高明工业园
主营产品:钨钢回收,钨钢铣刀回收,硬质合金回收,钨粉回收,钨泥回收
版权所有:Copyright © 2007-2015 湖南鑫化钨业有限公司 All rights reserved.
