YG类硬质合金主要用于加工铸铁、有色金属和非金属材料。加工这类材料时，切屑呈崩碎块粒，对刀具冲击很大，切削力和切削热都集中在刀尖附近。YG类硬质合金有较高的抗弯强度和韧性(与钨钛钴类比较)，可减少切削时的崩刃。同时，YG类硬质合金的导热性也较好，有利于从刀尖散走切削热，降低刀尖温度，避免刀尖过热软化。YG类硬质合金的耐热性虽较差，但因切削铸铁时的切削温度比加工钢时低得多，故YG类硬质合金还能适应。此外，由于YG类硬质合金的磨加工性较好，可以磨出锐利的刃口，因此适于加工有色金属和纤维层压材料。

     YG类硬质合金中含钴量较多时，其抗弯强度及冲击韧性也较好，特别是提高了疲劳强度，因此适于在受冲击和振动的条件下作粗加工用；含钴量较少时，其耐磨性及耐热性较
高，适于作连续切削的精加工用。

     YG类硬质合金有中晶粒、粗晶粒和细晶粒之分，它们的性能各有不同。在含钴量相同时，细晶粒硬质合金比粗晶粒硬质合金的硬度和耐磨性高一些，但强度和韧性则低一些。例如，YG6X和YG6的化学成分相同，但YG6X的硬度为91HRA，比YG6的硬度(89.5HRA)高1.5HRA，但抗弯强度则由YG6的145kg/mm²减少为140kg/mm2。此外，YG6X的高温硬度也高于YG6。

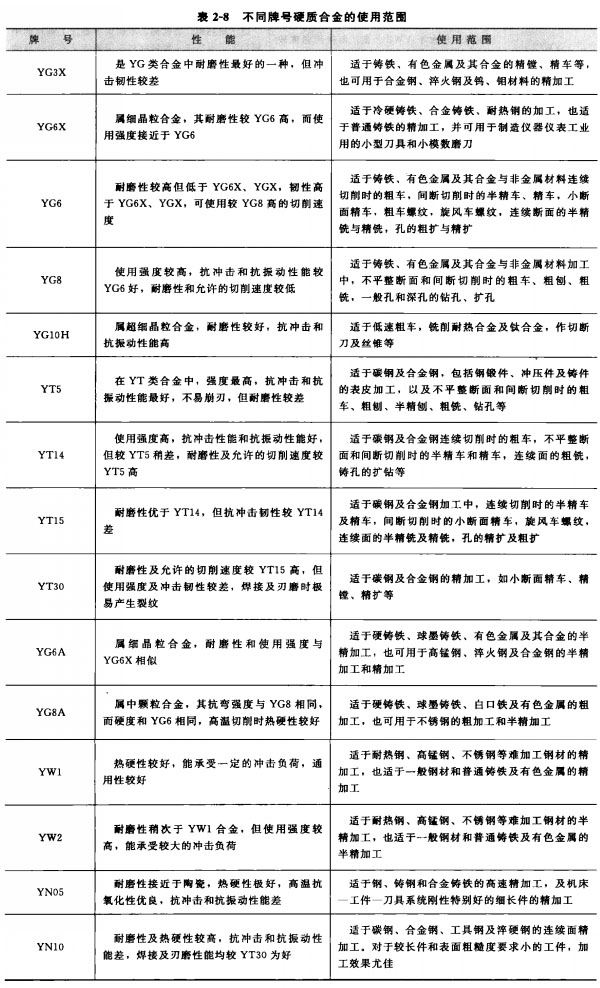

     表2—8为不同牌号硬质合金的使用范围。
