真空烧结淬火(及回火)可以提高硬质合金的性能。室温抗弯强度提高5%～30%，Co含量越高，效果越明显；冲击疲劳韧性提高100%～300%，这对在冲击条件下使用的工具具有重要意义；另外硬度提高0.2～1.0HRA；磁力和密度变化不大。

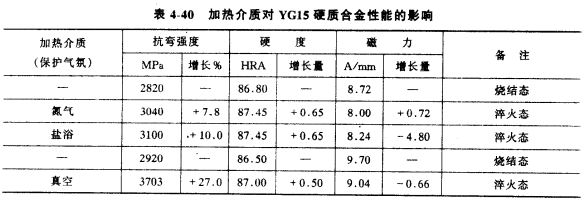

     通过三种加热介质试验，证明采用真空烧结直接淬火的强韧化效果最佳，如表4-40所示。
     对WC一Co合金而言，真空烧结二次加热淬火和真空烧结直接淬火的最佳工艺对合金性能的影响相差不大。真空烧结直接淬火可以取代真空二次加热淬火。对WC-TiC(Tat)-Co合金而言，真空烧结直接淬火能显著改善其性能，室温抗弯强度可提高10%～30%对于不同牌号的硬质合金具有各自的最佳工艺规范。

     YG15合金真字烧结直接淬火的最佳工艺参数：淬火、温度1250～1270℃、保温20～30min，回火温度300～400℃．回火2～3h,冷却介质为1号真空淬火油，60℃左右，升温速率取决与制品的尺寸和装炉量、真空二次加热淬火最佳工艺参数和直接淬火工艺基本相同。

     采用最佳工艺处理的合金制品，在切削加工时使用寿命平均提高2.2倍，在矿山凿岩钻孔时平均寿命提高6.8倍。
