(一)刮刀式取芯钻头

       1.结构与特点。
       刮刀式取芯钻头由硬质合金块、刮刀片、钻头上体和下体等组成。该类钻头分有水眼和无水眼两种。

      (1)水限式刮刀取芯钻头

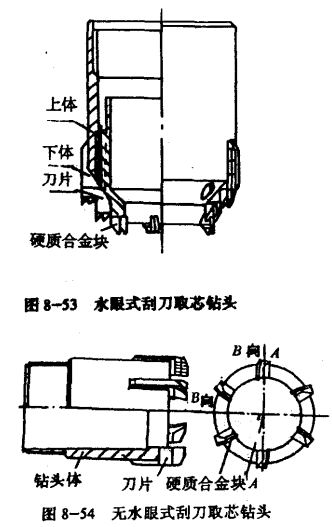

      ①该钻头为外阶梯式，一般为五刮刀或六刮刀，如图8-53所示。钻头内设计有导流水槽，钻井液绝大部分从水眼流出。钻头冠部可以有效地防止钻井液直接冲蚀岩芯，有利于提高松散地层的岩芯收获率。该钻头适用于软至中硬地层取芯。

      ②由于是刮刀片，因此承压面小，钻速快。加之切黼齿是硬质合金块，所以造价较低。

      (2)无水眼刮刀取芯钻头。

      ①该钻头多为外阶梯式，也有内阶梯式。刮刀片一般为五片或六片，如图8-54所示。
      ②该钻头因无水眼，钻井液直接经岩芯柱与钻头内腔流出。适用于胶结好的中硬至硬地层取芯。

      2.使用要求。
      (1)在焊接钻头刀片时，必须保持连接螺纹、钻头外径、内径三者在同一轴线上。
      (2)焊缝无气孔、夹渣和裂纹。刮刀片焊接牢固，刀片端面应在同一平面上，使其受力均匀，有利于延长钻头工作时间。
      (3)钻头入口内径必须小于内筒内径。
      (4)水眼应畅通无阻。
      (5)取芯钻进时，先轻压慢转，然后逐渐加压，均匀送钻。

      (二)研磨式取芯钻头

      1.结构与特点。
      研磨式取芯钻头由硬质合金柱、钻头冠、钻头体组成，如图8-55所示。
      (1)该钻头的冠部和保径部位均钻孔镶焊六棱或八棱柱硬质合金，有较好的耐磨性，适用于中硬至硬地层取芯。
      (2)该钻头承压面较大，钻速较慢，但工作时间较长。

      2.使用要求与刮刀式取芯钻头相同。
