硬质合金喷嘴耐冲蚀实验的实验参数为：

      冲击时间，5min的倍数；压力，112-126MPa；总测量时间超过40h；水质过滤到25μm。

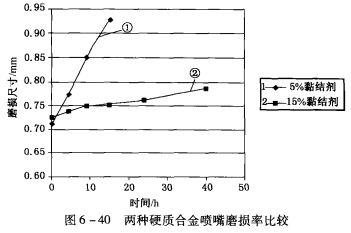

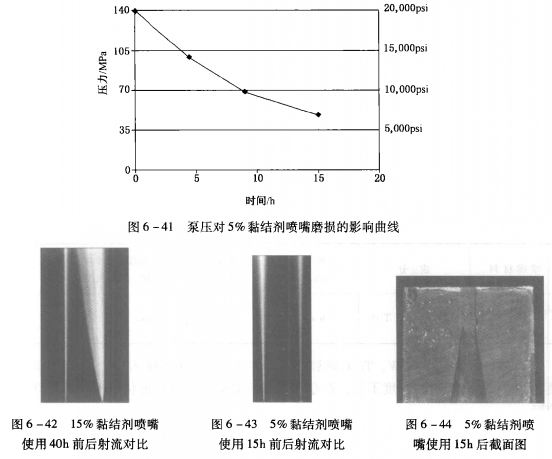

      冲蚀实验效果如图6-40～图6-44所示。
      实验结果分析

      分析和实验证明，硬质合金材料具有很强的耐冲蚀性能，在使用过程中相当可靠，在喷速为100～200m/s时，喷嘴一般都不会出现冲蚀。风琴管在最优喷距下工作，射流到达壁面时损失较少，既有中长喷嘴的优点，又能产生脉冲射流。同时风琴管自振喷嘴还具有可替换、装卸方便、适用范围广等优点。

      硬质合金喷嘴不适用的情况：压力超过10000psi，水质过滤到25μm，使用时间可能少于10～20h。

      破坏影响主要因素是黏结剂类型和黏结剂含量，破坏形式有均匀破坏与非均匀破坏两种：

      均匀破坏：喷嘴直径均匀增加，水射流质量变化较小。表现为射流压力降低，流量变化。举例：喷嘴直径由0.7mm增加0.1mm，流量变化30%，喷嘴直径由2.0mm增加0.1mm，流量变化10%。

      非均匀破坏：小的破坏可能导致射流质量严重下降，破坏表现为射流效率严重下降。
