钨的原子序数为74，原子量为183.92。金属钨呈体心立方晶格结晶，具有许多优异的物理性能和化学性能。

      1.物理性能
      钨的熔点高达3410℃，是难熔金属中熔点最高的一种金属。钨的硬度比其它金属都大，碳化钨具有优异的高硬度性能。钨的比重较大，为钢的三倍，与黄金相当。钨的蒸气压在2000～2500℃高温下仍很低，且蒸发速度慢。钨还具有优异的导电性能，其导电率比镍、铁、磷青铜和铂都高。

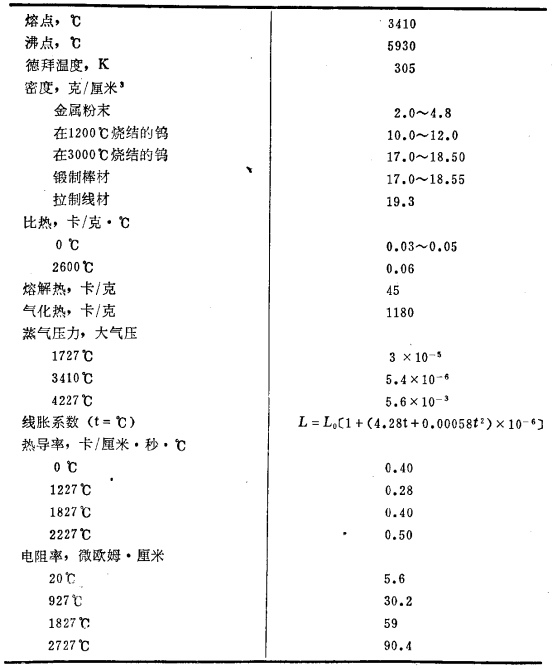

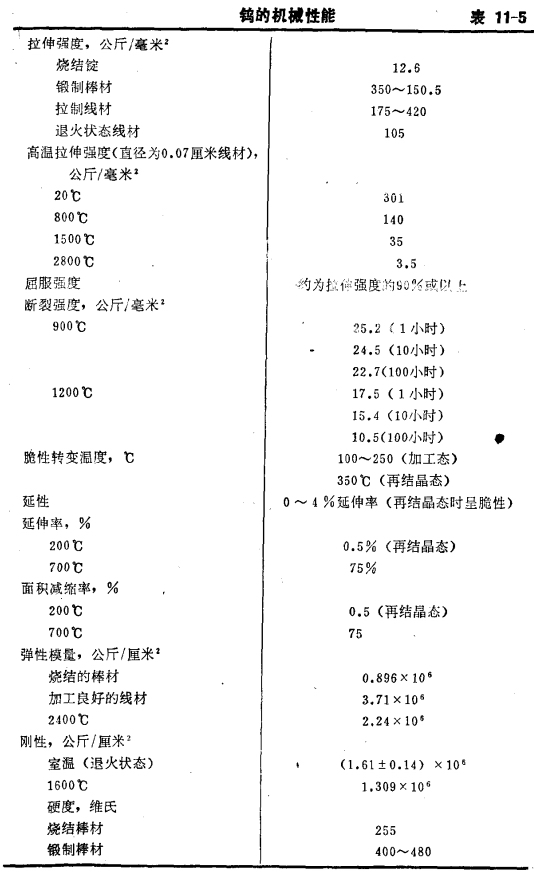

      钨的物理性能和机械性能分别示于表11-4和表11-5。
      2.化学性能
      钨在常温下比较稳定，不受空气的侵蚀。在低温时，钨生成低价的氧化物；在高温时，钨剧烈地被氧化，生成三氧化钨。室温时，水和水蒸气对钨不起作用，只有在红热时钨才被氧化。

      钨与干燥的氯气在250～300℃时发生反应，生成六氯化钨；但在空气和水蒸气存在时，则生成氯氧化钨。

      溴和碘的蒸气对钨不发生作用，但在红热无水蒸气情况下便生或五溴化钨和二碘化钨。

      钨与氮只有当温度超过2000℃时才发生反应，生成氮化钨。

      当温度低于钨熔点时，钨与氢不起作用，因而钨的热处理及机械加工均可在氢气气氯中进行。

      钨在高温下和碳及一些含碳气体剧烈反应，生成具有重要工业用途的坚硬的难熔碳化物。

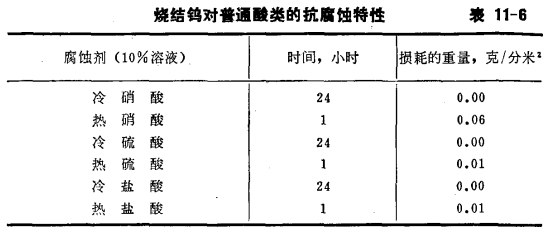

      钨具有良好的抗腐蚀性能，其耐普通酸的腐蚀性能见表11-6。不加温时，钨与任何浓度的氢氟酸、王水、硝酸、硫酸和盐酸均不起作用。加热时，钨与硝酸及王水反应剧烈，与硫酸和盐酸有轻微的反应，与氢氟酸不起作用。钨能够迅速溶解在氢氟酸和硝酸的混合液中。
     在无氧气情况下，钨与碱性溶液(包括氨)不起作用。在通入空气或被加热的情况下，钨稍微溶解于碱性溶液，加入氧化剂后，钨与碱性溶液剧烈作用。
