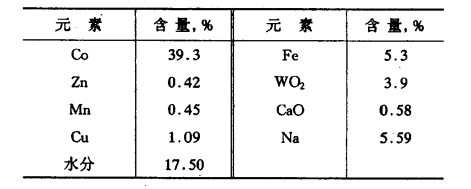

废硬质合金如矿山钎头、焊接刀片、机夹刀片、拉伸模具及合金生产过程的废料等，其化学成分复杂，其中碳化钨80%～90%，钴5%～15%，晶位波动大，主要金属为钨、钴、铁、铜等，经提取钨后，剩余渣的成分如下：

工艺条件：钴渣的分解主要是控制溶液的pH值，一般pH=1～2，采用盐酸溶解，过滤除去钨、大部分硅及铁，这时酸分解钴渣的直收率大于95%。为除去氯化钴溶液中的残余铁，通常用过氧化氢将二价铁氧化为三价铁，加稀氨水调体系pH为4～4.5，煮沸水解，静置过滤，钴回收率大于93%。钴液中含有钙杂质可加氟化铵或氟化钠作沉淀剂，沉淀过滤除钙。
     萃取精制工艺中所用萃取剂为二(2-乙基己基)磷酸(简称p204)，其工艺条件如下：
    有机相：20%P204-煤油，氨水皂化，皂化率75%
    料液：氯化钴溶液，pH=4，钴含量68～68.5/L，

    锰含量0.78～0.85g/L
    洗液：0.25～0.30mol·L-1HCl
    反萃液：6mol·L-1HCl
    级数：萃取7级，洗涤3级，反萃取7级，水洗2级，澄清1级。
    精制后，钴液中锰含量可降至0.0025g/L，钴直收率大于98.5%。
    草酸体系包括草酸和草酸铵，其配比及用量可视氯化钴溶液的具体条件而定，严格控制滴加速度，仔细观察溶液颜色变化，热水洗涤沉淀，再经灼烧得氧化钴。

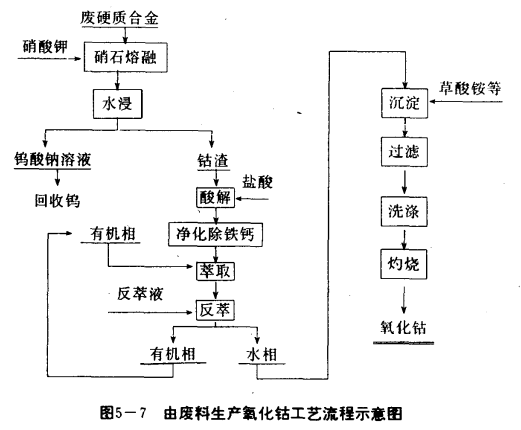

    上述生产过程的工艺流程如图5-7所示。
