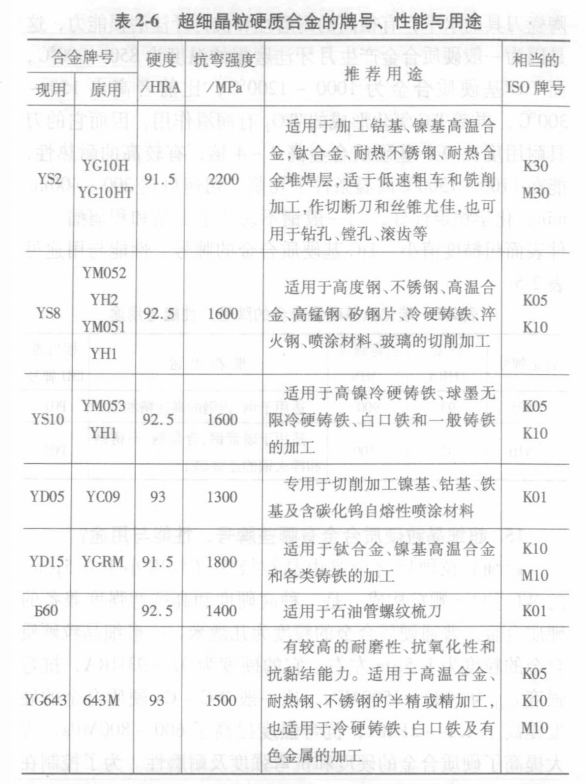

超细晶粒硬质合金是由晶粒极小(粒度小于0.5μm)的WC和Co颗粒构成，是一种高硬度和高抗弯强度兼备的硬质合金。普通硬质合金的粒度为几微米，一般细晶粒硬质合金的粒度为1.5μm左右。它的硬度为91～93HRA，抗弯强度σbb为2000～3500MPa。比一般WC+Co硬质合金的硬度提高了1.5～2HRA，抗弯强度提高了600～800MPa，大大提高了硬质合金的硬度和抗弯强度及耐磨性。为了控制在烧结过程中碳化物晶粒大小和抑制长大，一般在硬质合金原料中添加TaC、NbC、VC、Cr3C2、M2C等碳化物。超细晶粒硬质合金的牌号、性能与用途见表2-6。
