新型硬质合金钻头

时间:2015-07-21 21:06:46来源:本站人气:1976


    (1)钻、扩两用浅孔钻

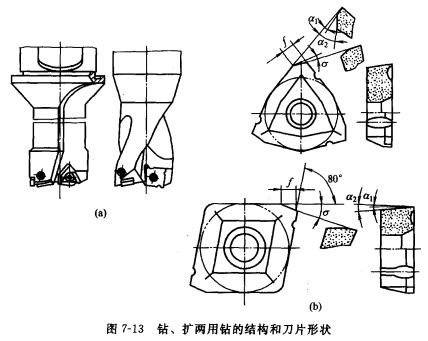

    由西安石油学院王世清、朱林研制的钻、扩两用钻,如图7-13所示。其特点如下。
    ①内、外各刀片均沿径向排列,各刀片在其回转运动轨迹不重叠的那条切削刃的后面上开有鱼肚形分屑槽。
    ②两种结构刀片的类型配置为:

    a.内、外刀片均为凸三边形(等边不等角六边形)。

    b.内刀片正方形,外刀片菱形。

    外刀片不修磨时用于钻一般孔,当外刀片修磨成带修光刃的刀片时,用于钻精孔。

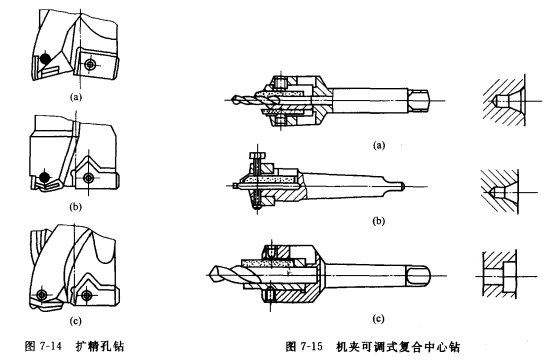

    ③内刀片槽部分与钻体外缘开通,用导向块更换内刀片后即可用于扩精孔,如图7-14所示。导向块径向尺寸比外刀片小0.005~0.025mm,轴向滞后外刀片外缘尖0.1~0.5mm。

    切削试验证明,这种新型钻、扩两用硬质合金浅孔钻切削平稳、钻孔质量高、分屑可靠、排屑顺畅。

    (2)机夹式复合中心钻太原工具厂研制成机夹可调式复合中心钻,共四种形式,可加工A、B、C三种形式的中心孔和一般沉头孔,于1990年获得国家专利(89218830.8),图7-15为其结构示意图。中心孔采用普通钻头或中心钻,排屑顺利,定位锥面、护锥面用硬质合金刀片切削,可大幅度提高切削效率。钻体结构简单、易于制造,且可重复利用。
