1.纯钨粉的制取

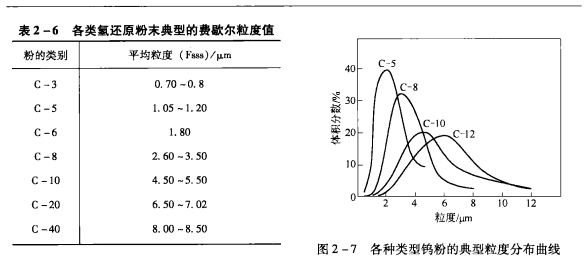

      工业上都采用氢还原WO₃，或蓝钨，或APT方法制取纯钨粉。还原工艺取决于对产品钨粉的粒度、粒度组成等要求，分一步还原法(还原温度800～900℃)和二步还原法(分别为550～800℃和800～900℃)。还原在管式电炉或回转电炉内进行。工业氢还原钨粉粒范围是1～10μm，其典型的平均粒度和典型的粒度分布曲线分别如表2～6和图2～7所示。细粉(例如C-5)用于生产切削刀具，而粗钨粉则用于生产矿山钻头。3～8μm的C-8型和C-10型钨粉用来生产轻型的轧制品，例如丝材、条材等。C-20型和更粗粒的钨粉用于生产重型的轧制品或熔渗钨基合金。

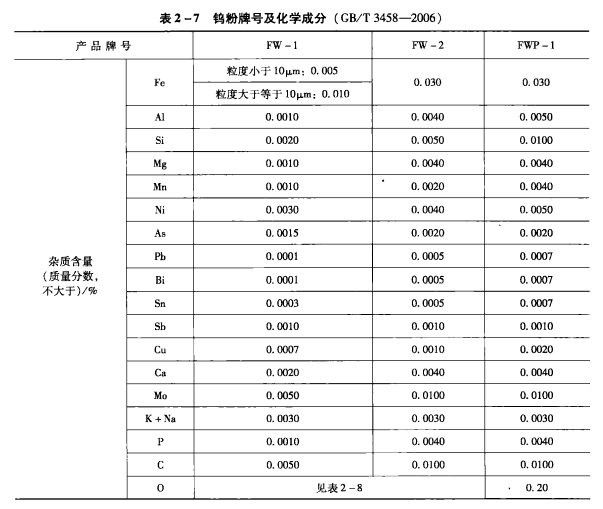

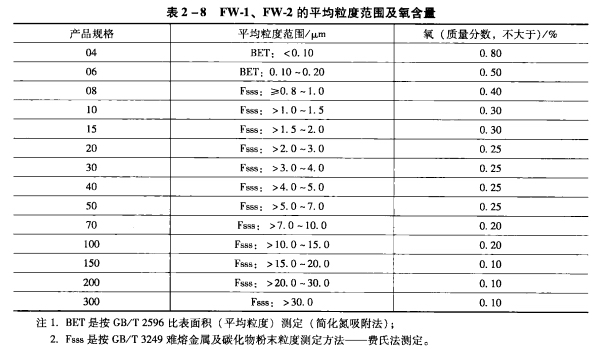

      中国钨粉的牌号和化学成分见表2-7。其中，FW-1主要用作碳化钨原料、大型板坯、加工用材和钨铼热电偶丝等原料；FW-2主要用作触头合金和高密度合金原料；FWP-1用作等离子喷镀材料。FW-1、FW-2粉的平均粒度范围及氧含量见表2-8。
       FW-1、FW-2的松装密度、粒度分布等物理性能由供需双方协商确定。

       FWP-1粒度在0.075mm(-200目)～0.045mm(+325目)之间的粉末重量不少于80%，松装密度为4.0～8.0g/cm³。

       2.3.3.2掺杂钨粉及掺杂钨铼粉的制取

      掺杂钨粉是指添加掺杂剂(AL₂O₃、KCl、SiO₂)的钨粉，是生产抗下垂钨丝的原料。掺杂钨粉生产要经过掺杂、还原和酸洗三个主要阶段。

       氧化钨的掺杂。掺杂用氧化钨为三氧化钨或由仲钨酸铵直接还原得到的蓝色氧化钨，采用湿润法或喷雾法掺杂。掺杂剂K₂SiO₃、KCl、AL(NO₃)₃，按0.45%Si02；0.45%KCI和0.03%AL₂O₃加入。对钨铝丝而言，掺杂氧化钨半成品的技术要求，其杂质为：0.35%～0.45%SiO₂；0.025%～0.035%AL₂O₃；0.4%～0.5%KCl；<0.005%Fe₂O₃；<0.002%CaO；0.3%～0.9%NH3；<0.02%Mo，松装密度为1.5～2.59/cm³。

      掺杂氧化钨的还原。采用二阶段氢还原法，即先由三氧化钨或蓝色氧化钨还原成WO₂，再由WO₂还原至金属钨粉。

      掺杂钨粉的酸洗。一般采用约5%氢氟酸，也可在氢氟酸酸洗前采用盐酸预洗涤。

      掺杂钨铼粉是指用掺杂钨粉添加高铼酸铵或高铼酸铵溶液，经混拌、还原而成的粉末。
